Amphibie professionnel · RP56
LÀ OÙ LES ENGINSS’ARRÊTENT, LE RAPTORINTERVIENT !
Un engin amphibie porte-outils nouvelle génération,
pour les travaux exigeants d’entretien des milieux aquatiques.
POURQUOI LE RAPTOR ?
PUISSANCE
Un moteur HATZ Stage V de 56 ch et un bras hydraulique à quatre vérins.
POLYVALENCE
Des outils interchangeables pour couper, ramasser, arracher, excaver et pomper.
SIMPLICITÉ
Deux joysticks et un changement rapide des outils par une seule personne.
FABRICATION FRANÇAISE
Une fabrication française et des pièces disponibles localement.
56 ch · Stage V250 kg de levage10–12 h d’autonomieOutils interchangeables
UN SEUL PORTE-OUTILS,
DE MULTIPLES TRAVAUX AQUATIQUES
Le RAPTOR est un porte-outils amphibie polyvalent, conçu pour intervenir sur l’eau, la terre et les zones humides difficiles d’accès. Sa portance, sa flottabilité et son bras hydraulique à quatre vérins permettent de changer rapidement d’outil pour s’adapter à chaque mission, à un coût maîtrisé.
NOUS CONTACTERFaucardage
Coupe des algues, roseaux et autres plantes aquatiques envahissantes.
Arrachage mécanique de la jussie
Arrachage mécanique des jussies et de leurs racines pour stopper leur prolifération.
Curage, pompage des boues, dévasage et entretien des lagunes
Pompage par aspiration des vases, des boues et des dépôts accumulés au fond des plans d’eau, bassins et lagunes.
Travaux d’excavation
Excavation de boue et autres matériaux dans l’eau comme sur les berges.
Fraisage des rhizomes de nénuphars
Broyage des racines de nénuphars pour limiter leur développement et dégager les plans d’eau.
Dépollution de sites contaminés
Retrait des flottants, déchets, boues ou matériaux pollués présents dans l’eau.
Collecte des Sargasses
Collecte et pompage des Sargasses dans la bande côtière et sur la plage.
Adaptation d’autres outils hydrauliques*
Possibilité d’équiper le RAPTOR avec différents outils hydrauliques selon les besoins du chantier.
*Sous réserve de faisabilité technique.
UN PORTE-OUTILS MULTITÂCHE
Du faucardage au pompage des sédiments, le RP56 change d’outil
pour s’adapter au milieu.
COUPER
Faucardage et coupe de la végétation aquatique.
RAMASSER
Collecte des végétaux et déchets flottants.
ARRACHER
Arrachage de plantes invasives comme la jussie.
EXCAVER
Extraction des matériaux.
CURAGE ET POMPAGE
Pompage de boues et de vases.
CONÇU POUR LES TRAVAUX EXIGEANTS.AGILE SUR TERRE ET DANS SON ÉLÉMENT SUR L’EAU.
Le RAPTOR RP56 associe puissance hydraulique, stabilité et robustesse pour intervenir dans les eaux peu profondes, les zones marécageuses et sur les berges.
Moteur HATZ Stage V
43 kW, 3 cylindres, conçu pour un usage professionnel intensif.
Aluminium marin
Flotteurs résistants avec compartiments indépendants.
Châssis galvanisé
Protection renforcée contre la corrosion et les milieux difficiles.
Propulsion amphibie
Chenilles équipées de palettes PEHD pour évoluer sur terre et dans l’eau.

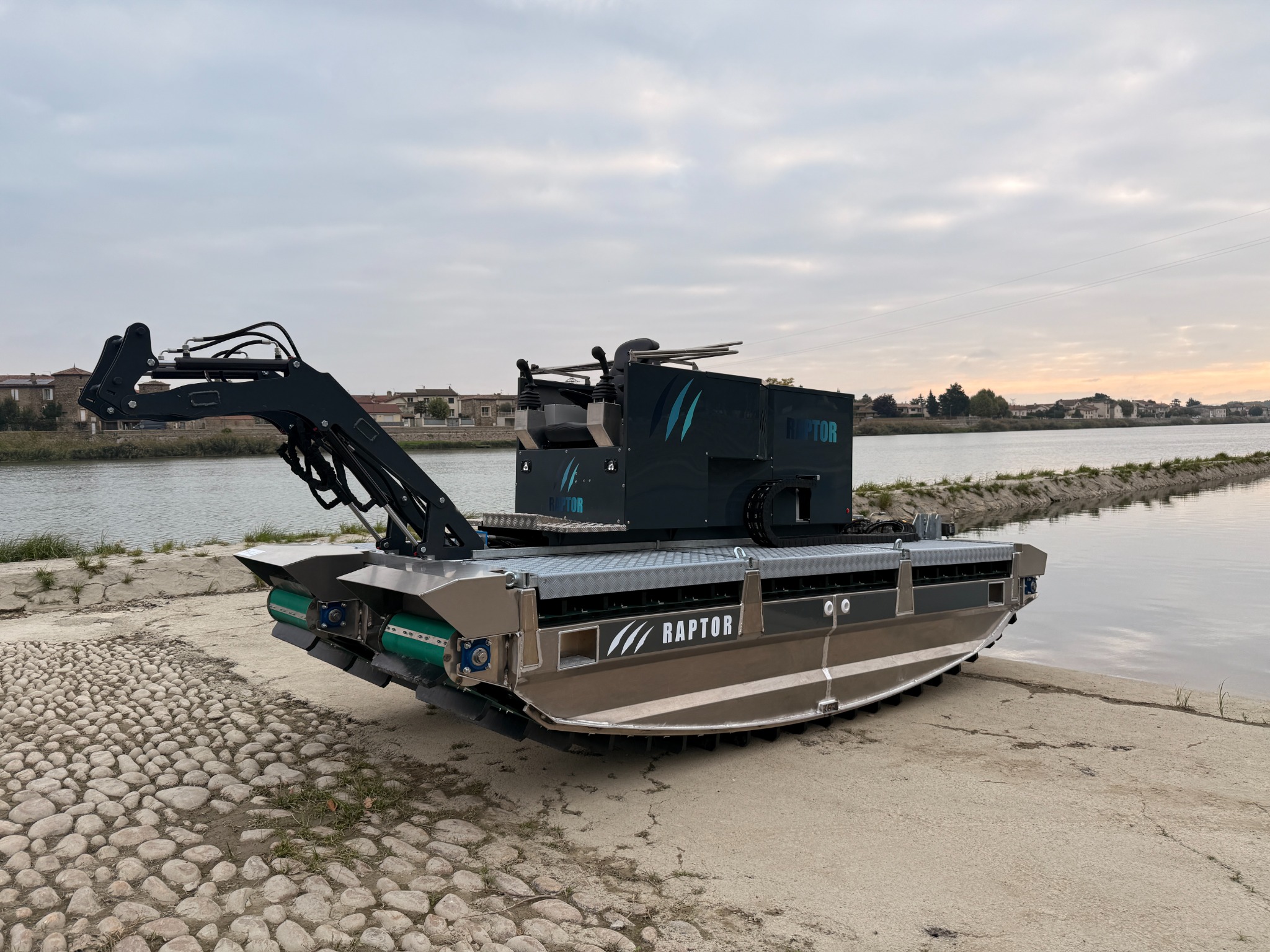

LES POINTS FORTS DU RAPTOR.
Découvrez les éléments qui font du RP56 un porte-outils amphibie robuste et polyvalent.
Nous avons conçu le RAPTOR pour le confort de l’utilisateur.
123456789Flotteurs
InnovationAluminium marin et châssis acier galvanisé à chaud.
Découvrir

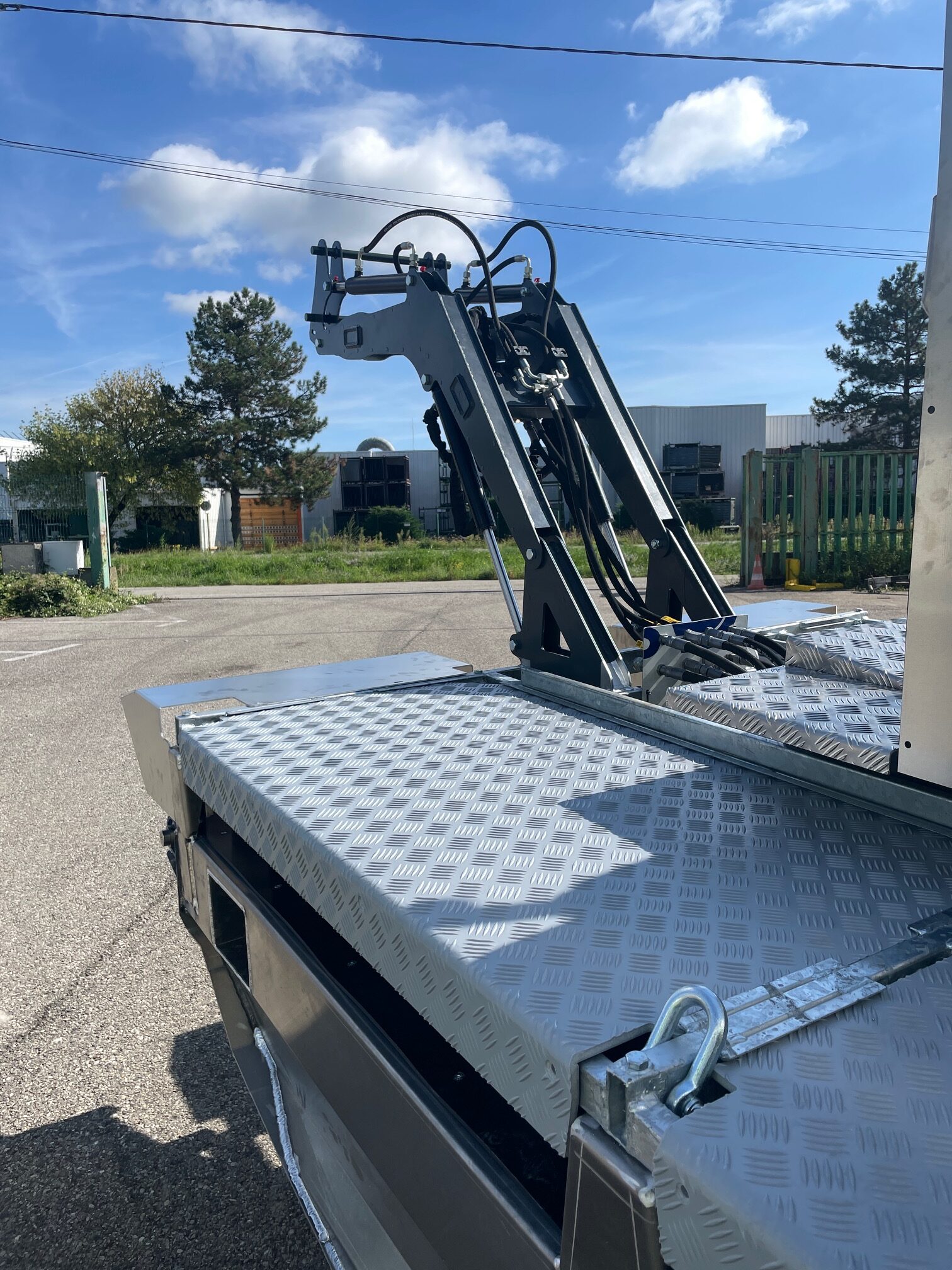

Bras hydraulique
InnovationQuatre vérins ; capacité de levage : 250 kg. Le bras hydraulique permet un débattement en hauteur de près de 80 cm et l’attache rapide permet le basculement des outils.
Découvrir
Poste de pilotage
InnovationMobile pour ajuster la répartition des poids.
Plancher
InnovationSurface antidérapante en PEHD 100 % recyclé.
Découvrir

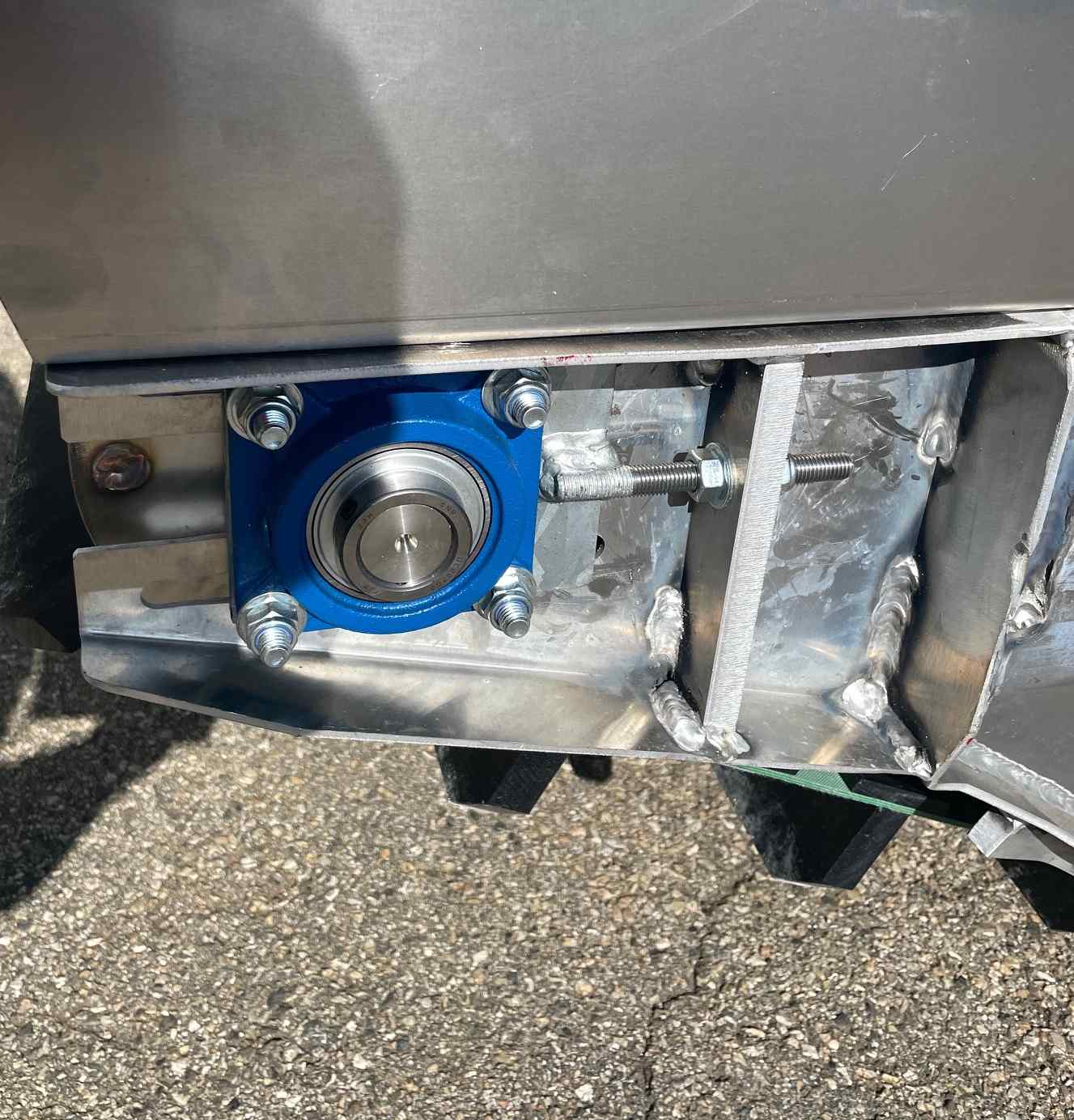

Chenilles et pales
InnovationTendeurs de chenilles intégrés sans besoin d’outils spéciaux.
Découvrir

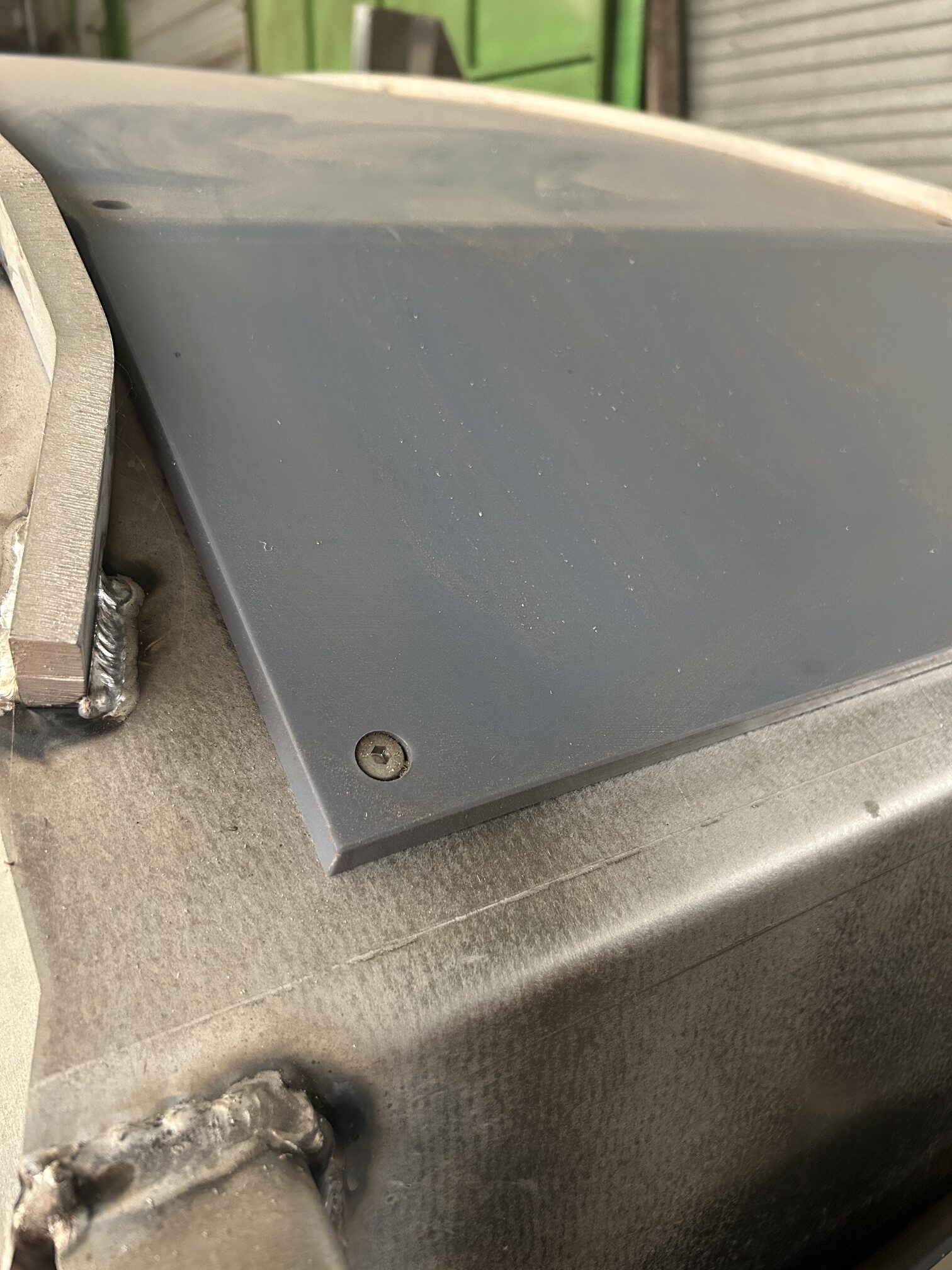

Protection des caissons
InnovationCaissons protégés par des plaques en PEHD recyclé sur les parties inférieure et supérieure.
Découvrir

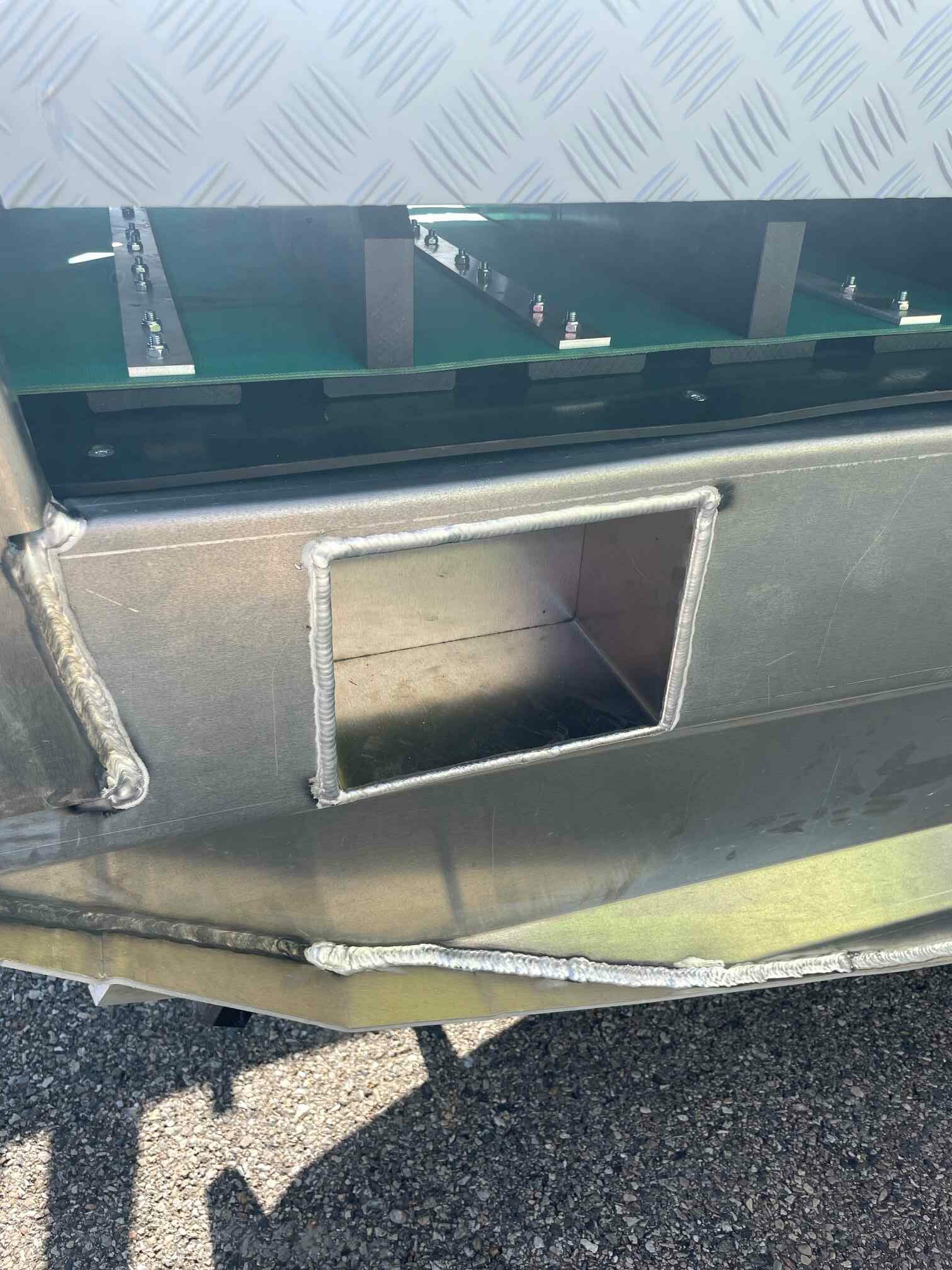

Accès facilité
InnovationQuatre marchepieds intégrés aux caissons.
Découvrir

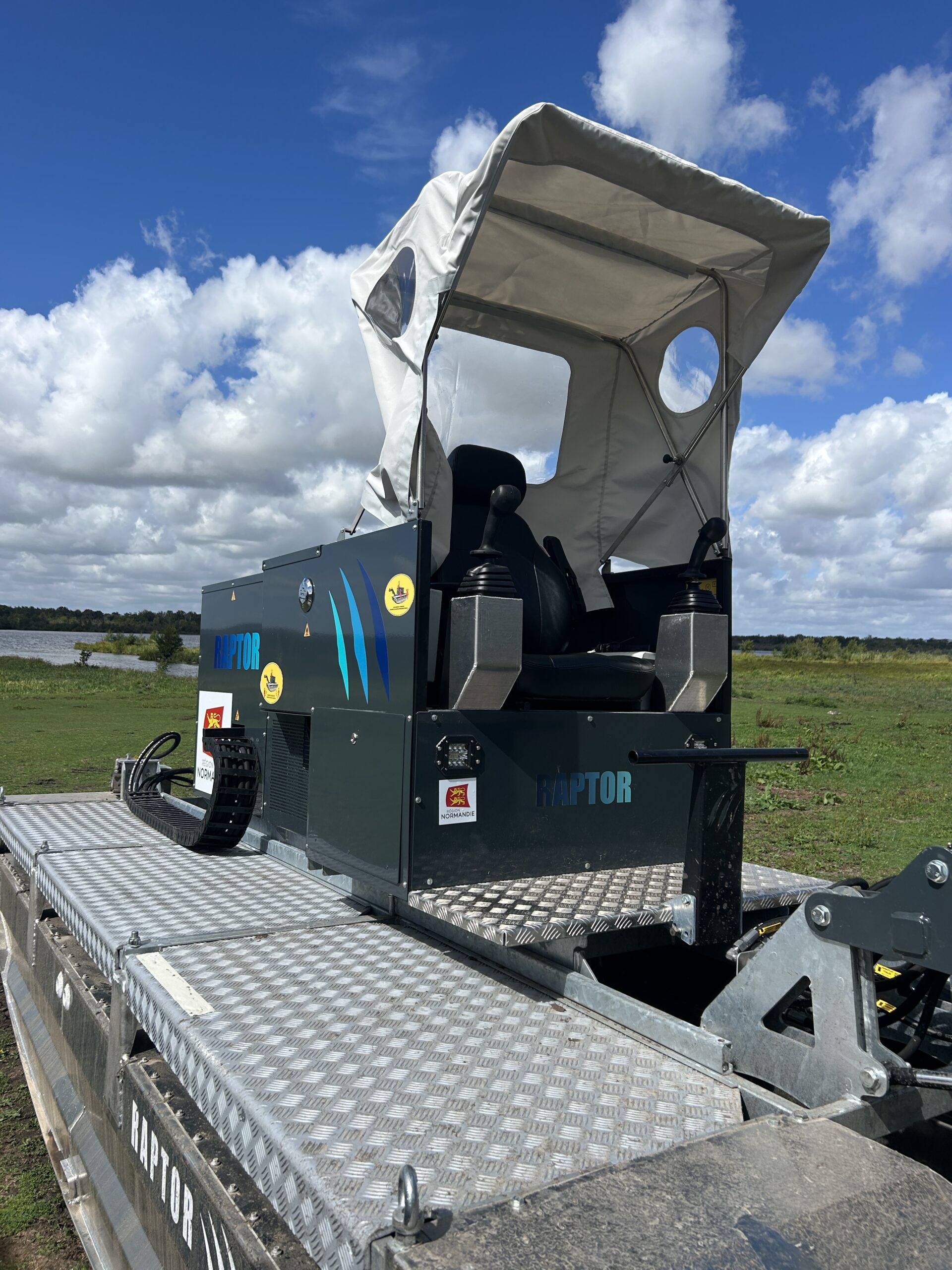

Cabine de protection
InnovationToile de cabine de qualité voilier.
Découvrir

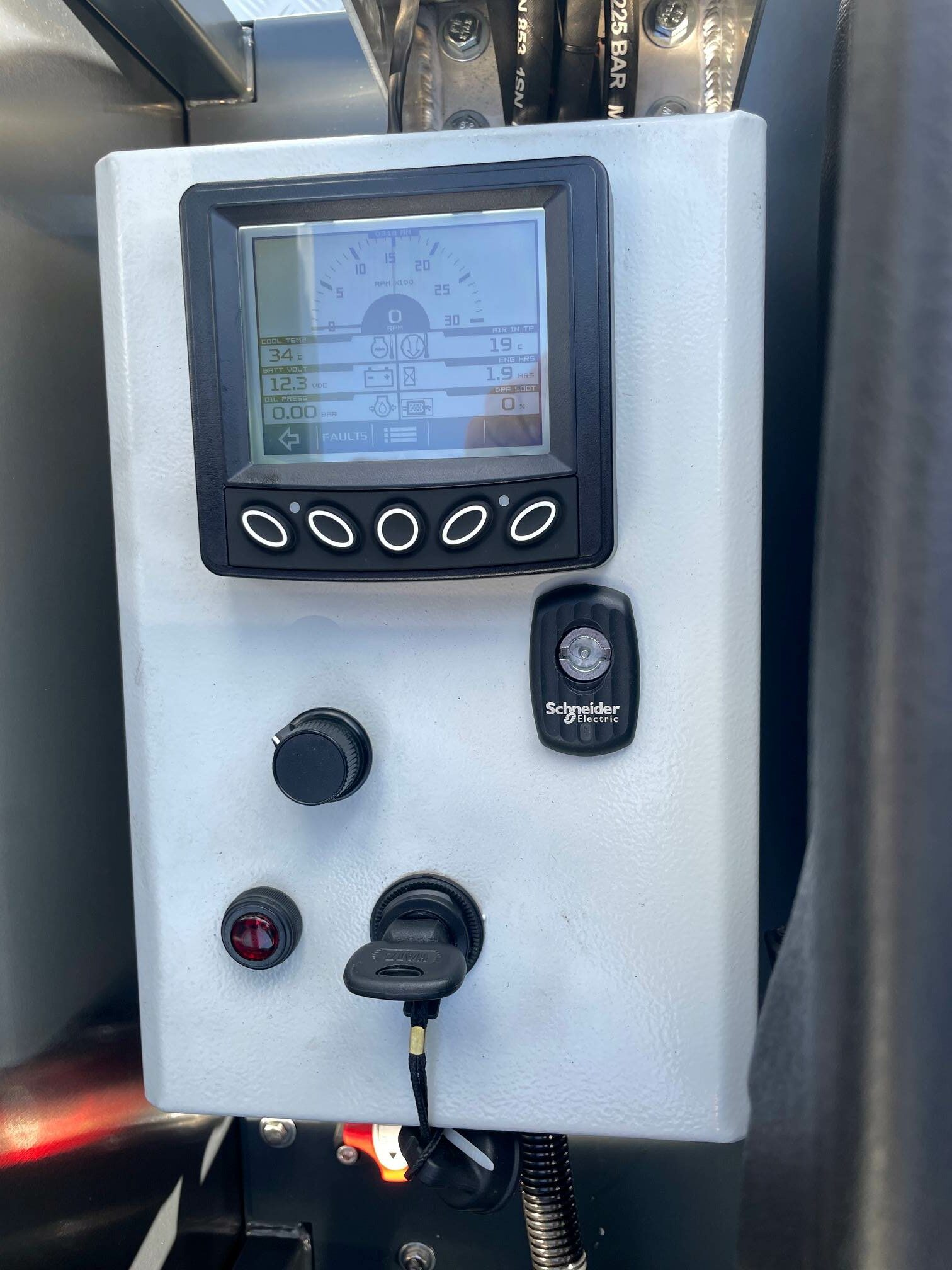

Boîtier Hatz de démarrage
InnovationBoîtier personnalisable avec, en option, le diagnostic à distance.
Découvrir
MAIS AUSSI

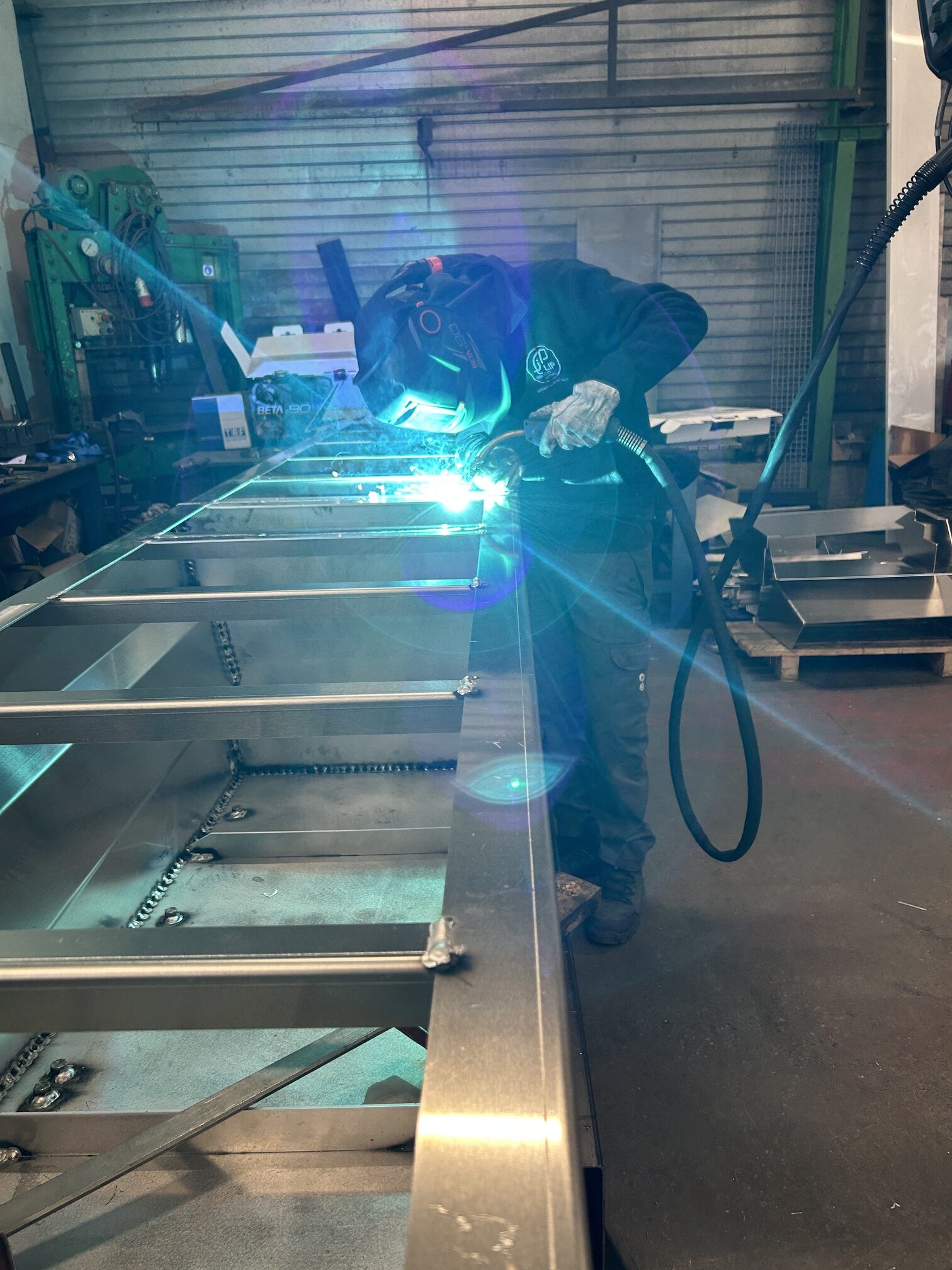

Fabrication française
Pièces disponibles localement.
Moteur HATZ
Diesel 56 ch, Stage V et commandes d’origine.
Attache rapide
Changement rapide des outils par une personne.
Autonomie
Réservoir de 42 L, environ 12 h.
Hydraulique
Pompes Danfoss, distributeurs et joystick.
Fiabilité
Électronique réduite pour faciliter l’entretien et augmenter la fiabilité.
GESTION DES MILIEUX AQUATIQUES AVEC LE RAPTOR
Un porte-outils amphibie conçu pour intervenir sur l’eau, les terrains humides et les secteurs difficiles d’accès.
Préserver, restaurer et entretenir les milieux aquatiques demande un matériel capable de travailler dans des conditions variées. Le RAPTOR accompagne les professionnels dans les opérations de faucardage, d’arrachage, de curage, de pompage, d’excavation et de dépollution.
ACCÉDER LÀ OÙ IL LE FAUT
Chenilles, flottabilité et portance lui permettent d’évoluer sur l’eau, les sols meubles, les berges difficiles d’accès et les zones peu profondes. Son bras hydraulique à quatre vérins et son attache rapide permettent un changement d’outil rapide.
INTERVENIR EN ZONE SENSIBLE
Travailler depuis l’eau peut limiter le recours aux engins qui endommagent les berges. Chaque intervention doit tenir compte de la profondeur, du fond, du courant, des espèces présentes et de la sensibilité écologique du site.
PRÉSERVER LA QUALITÉ DE L’EAU
Végétation excessive, envasement, matières organiques et déchets peuvent perturber les écoulements. Les travaux s’inscrivent dans un programme adapté aux objectifs du site et à la période d’intervention.
DES MILIEUX, DES BESOINS DIFFÉRENTS
Des zones humides aux bassins de rétention, le RAPTOR s’équipe selon les contraintes de chaque environnement.

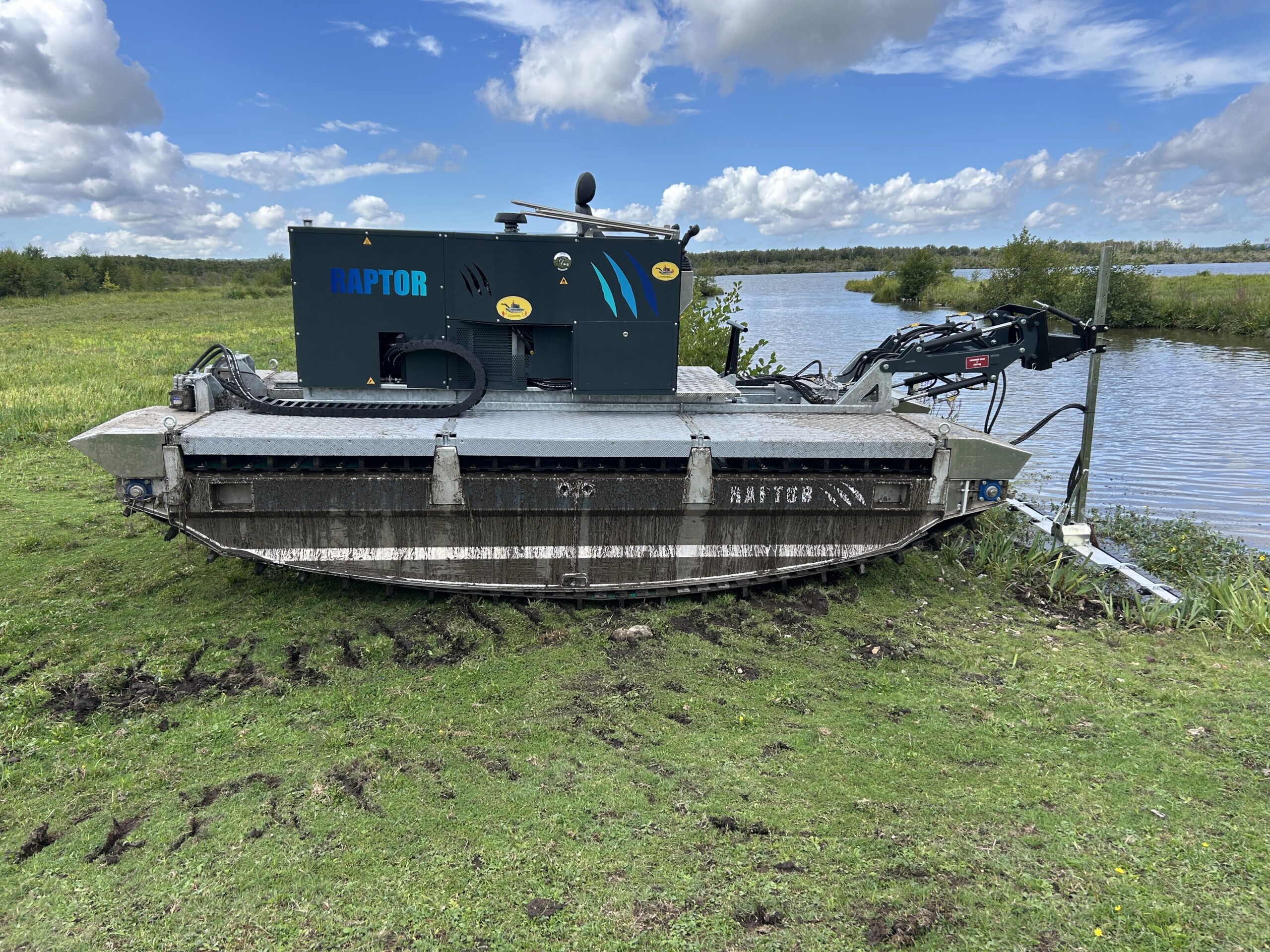

ZONES HUMIDES ET MARAIS
Maîtriser la végétation, maintenir les écoulements et collecter végétaux ou déchets dans les secteurs à faible portance.

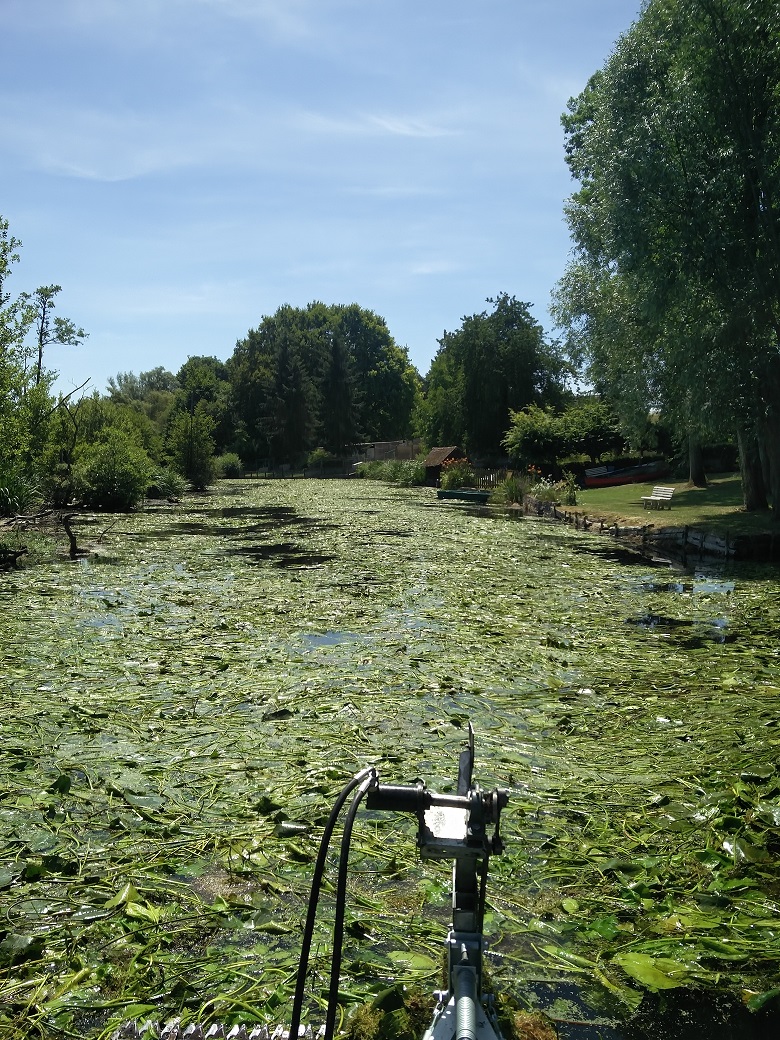

RIVIÈRES ET CANAUX
Intervenir depuis l’eau sur la végétation, les embâcles, les déchets et les dépôts qui gênent la circulation.

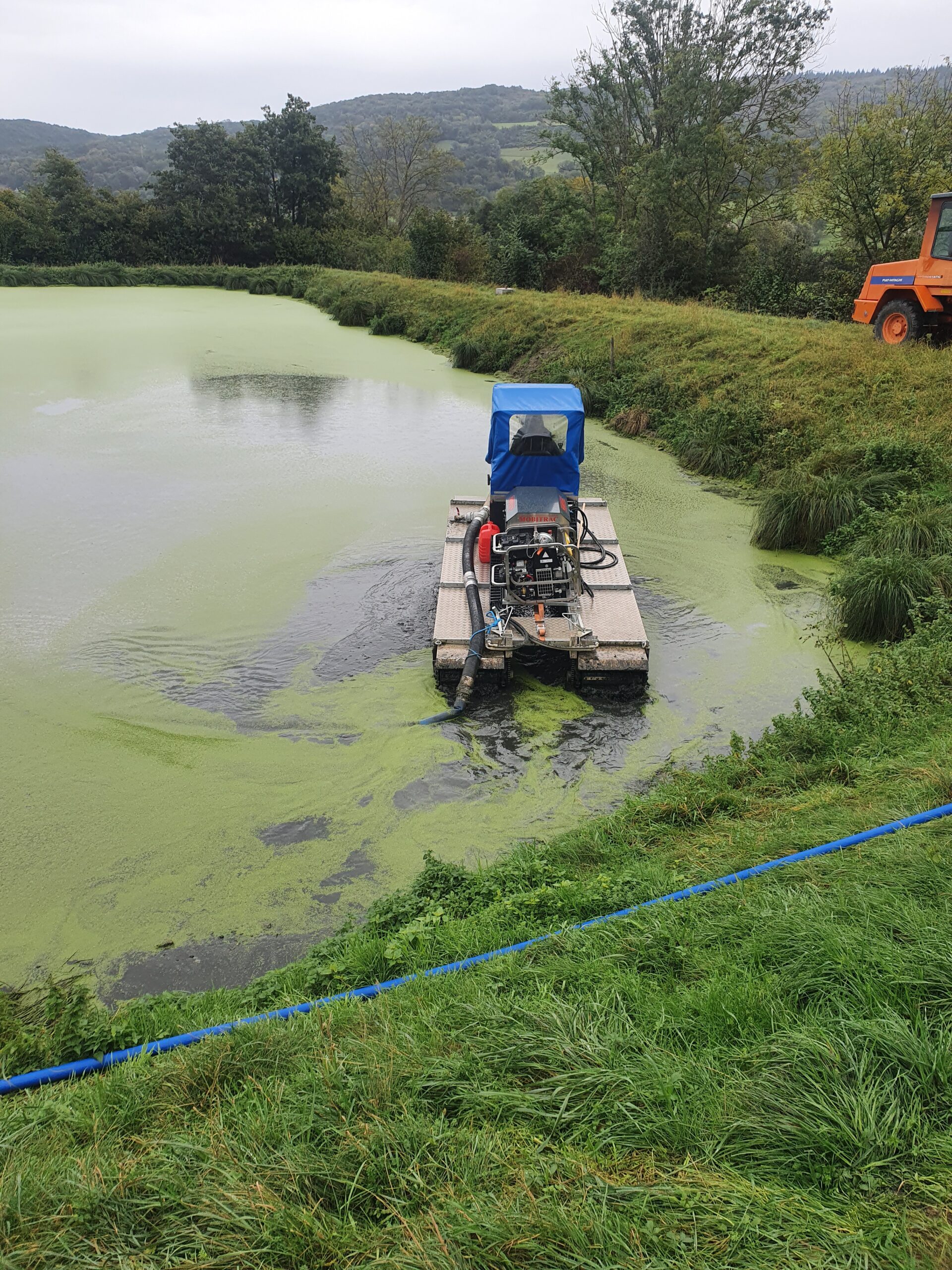

RÉSERVOIRS ET BASSINS
Pomper les boues pour les évacuer dans les filières adaptées. Le RAPTOR peut être gruté grâce à ses six anneaux de levage.

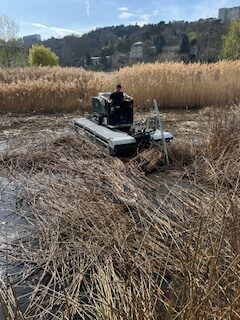

ÉTANGS, PLANS D’EAU ET LACS
Faucarder les algues, les roseaux et les plantes aquatiques, arracher la jussie, pomper les boues et fraiser les nénuphars. Regrouper les végétaux coupés pour les collecter.
LAGUNES ET EAUX USÉES
Accéder aux bassins difficiles pour entretenir la végétation et pomper les boues.

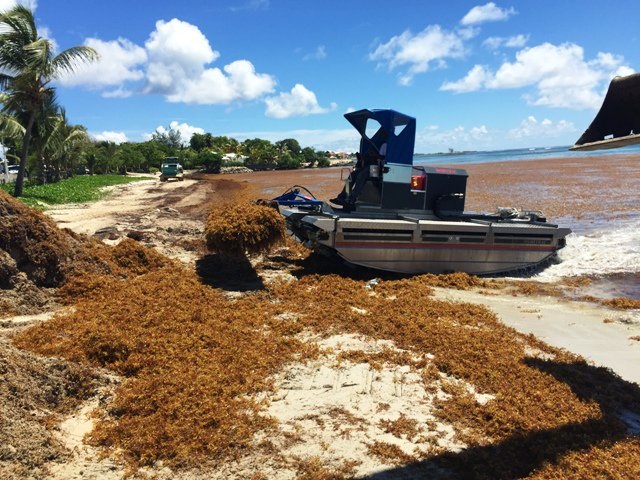

SARGASSES
Le RAPTOR équipé de son râteau est très efficace dans la collecte des sargasses dans la bande côtière et sur la plage.
Sa faible empreinte au sol limite son impact sur les nids de tortues.
Les sargasses peuvent être déchargées directement dans une benne sur la plage.
UN ENGIN PORTE-OUTILS
Le choix de l’outil dépend du milieu, de la nature des travaux et des objectifs environnementaux.
Découvrez les principales applications du RAPTOR.
UN BUREAU D’ÉTUDE À L’ÉCOUTE DE VOS BESOINS ↗Faucardage et gestion des plantes aquatiques
Les barres de coupe faucardent algues, roseaux et autres plantes aquatiques. Les végétaux peuvent ensuite être regroupés et collectés à l’aide de râteaux.
Selon l’outil monté, le RAPTOR peut aussi arracher la jussie ou déchiqueter les rhizomes de nénuphars pour limiter leur repousse.

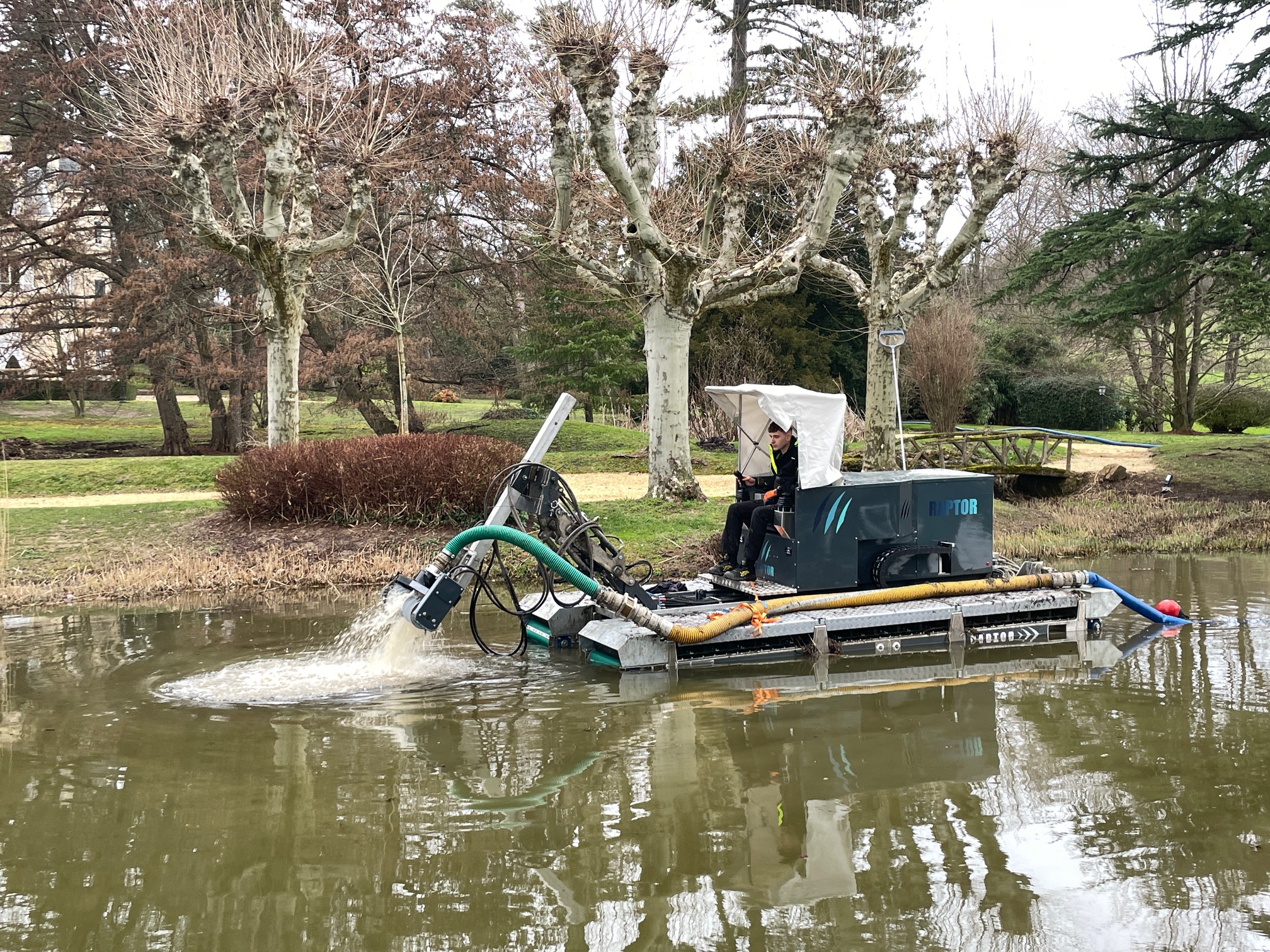

Curage et pompage des boues
L’accumulation de vase et de matières organiques réduit la profondeur des étangs, canaux, lagunes et bassins. Équipé de sa pompe à boues avec sa vis sans fin, le RAPTOR extrait les sédiments depuis l’eau et les refoule vers une zone de stockage, de traitement ou de déshydratation.
Excavation en milieux humides
Sa pelle rétro et ses godets permettent des travaux d’excavation, de curage, de fouilles ou de collecte d’échantillons et de déchets dans les zones humides et les milieux aquatiques peu accessibles. Le RAPTOR intervient là où les engins n’ont plus accès.
Nettoyage et dépollution
Déchets flottants, plastiques, branchages et débris s’accumulent dans les étangs, canaux, ports, bassins et le long des berges. Un râteau ou un dispositif de collecte approprié permet de les regrouper et de les récupérer.
Entretien des lagunes et bassins de traitement
La mobilité amphibie et la pompe à boues permettent d’intervenir directement dans les bassins confrontés au développement de la végétation et à l’accumulation de boues.
CHANGEZ D’OUTIL.
CHANGEZ DE MISSION.
COUPE

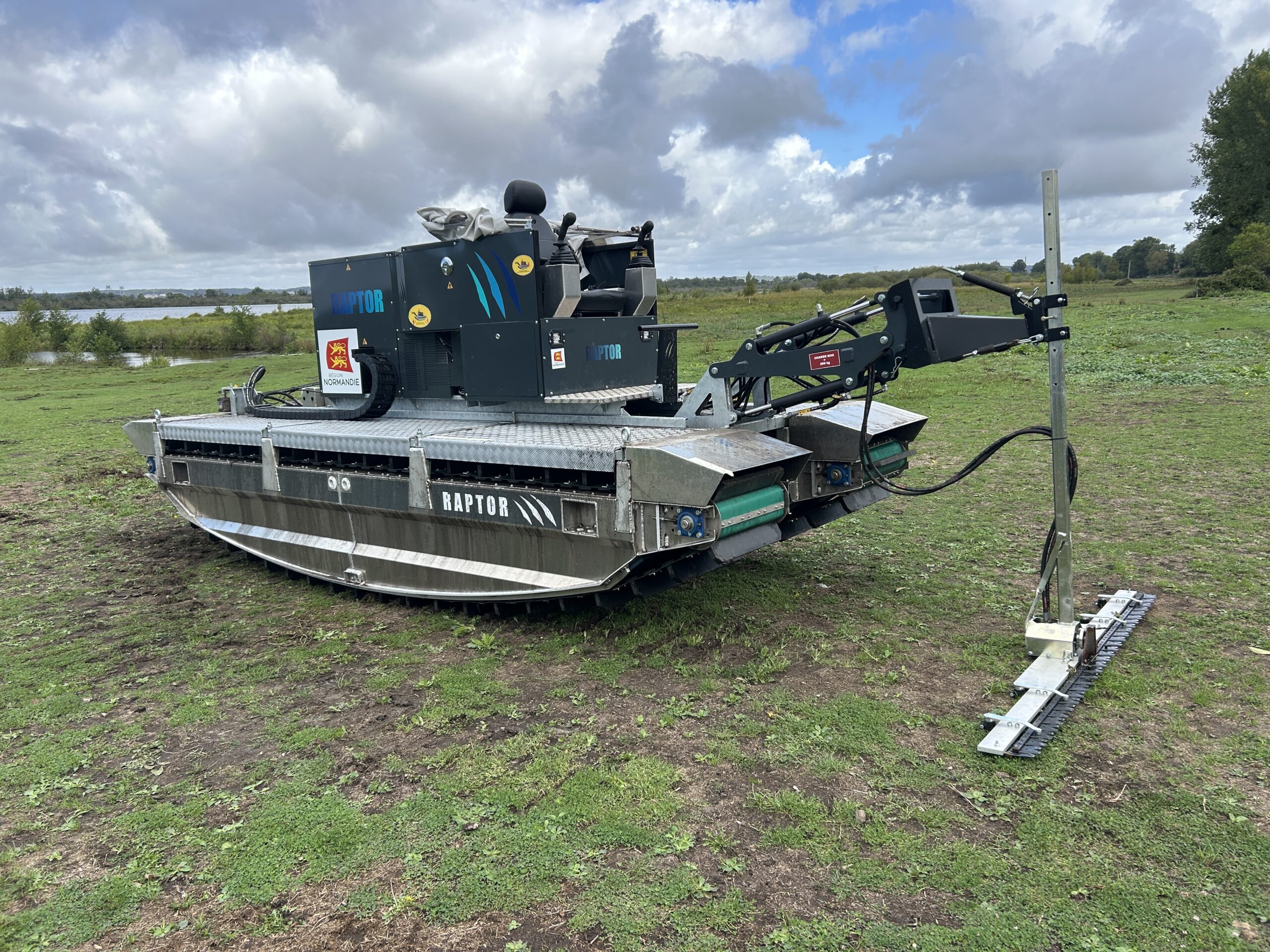

Barres de coupe
Deux modèles pour la coupe de la végétation aquatique.
Découvrir les 2 modèles →

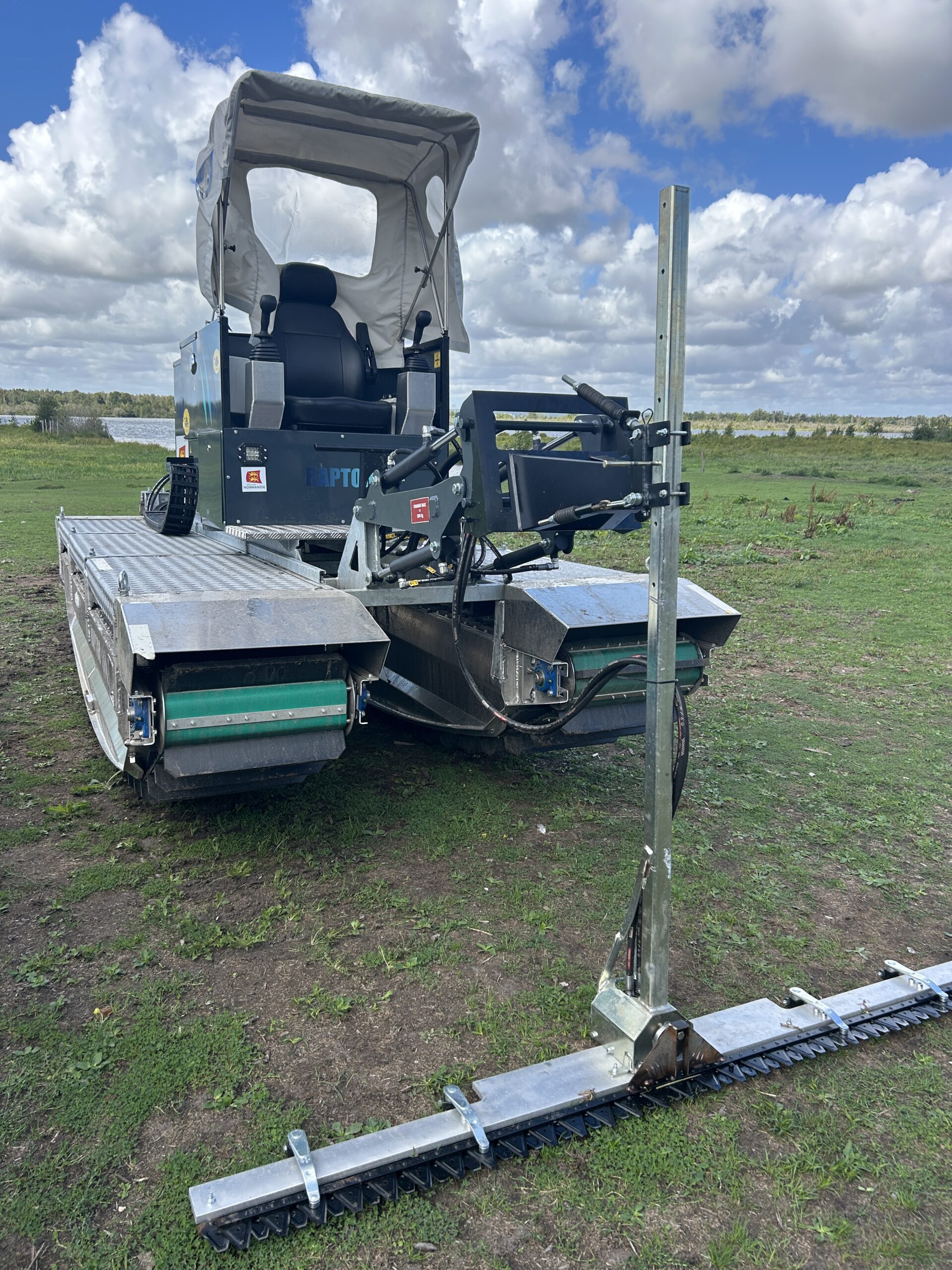

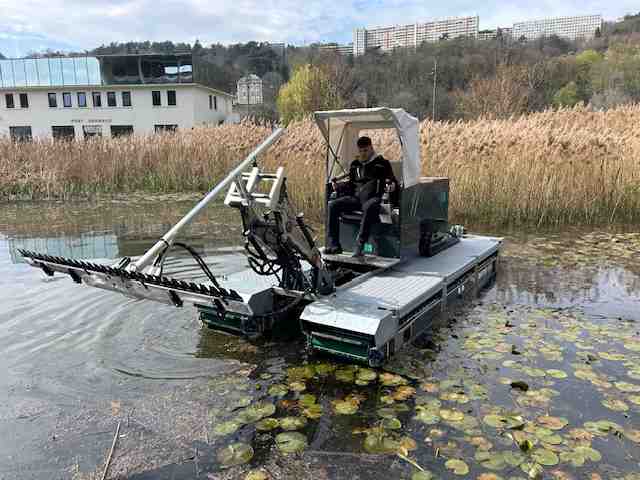

Barre de coupe RP 300 · 3 m
Pour la coupe des plantes aquatiques jusqu’à 1,70 m de profondeur. Elle n’est pas recommandée pour la coupe des phragmites.
Deux paires de lames horizontales et verticales. Le support conique comporte des ressorts amortisseurs en cas de choc frontal, latéral ou de contact avec le fond. Une goupille de sécurité se cisaille en cas d’obstacle pour protéger la barre. L’ensemble se fixe au bras hydraulique par une attache rapide de type mini-pelle.
- Largeur : 3 m
- Profondeur maximale : 1,70 m
- Poids : 60 kg
Barre de coupe RP 200 · 2 m
Pour la coupe des plantes aquatiques et des phragmites.
Une paire de lames horizontales. Le support conique comporte des ressorts amortisseurs en cas de choc frontal, latéral ou de contact avec le fond. Une goupille de sécurité se cisaille en cas d’obstacle pour protéger la barre. L’ensemble se fixe au bras hydraulique par une attache rapide de type mini-pelle.
- Largeur : 2 m
- Profondeur maximale : 1,80 m
- Poids : 55 kg
RAMASSAGE
Râteaux
Pour regrouper les végétaux coupés et récupérer les déchets flottants.
Découvrir les 3 modèles →

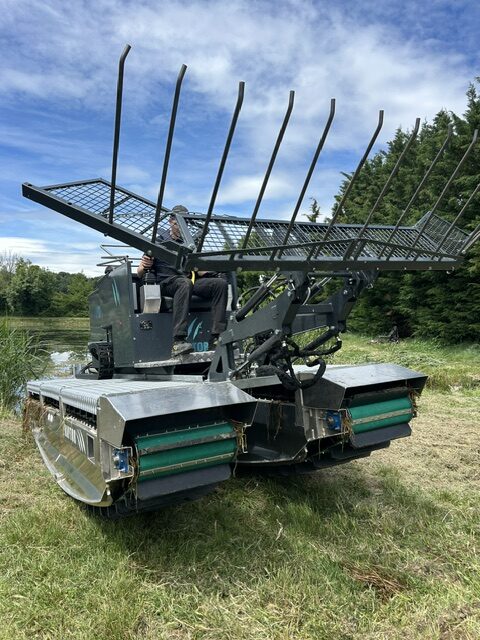

Râteau panier RP 350
Panier de collecte des flottants de 2 m de large, dépliable jusqu’à 3,50 m.
Fixé au bras hydraulique avec un débattement de 80 cm, il bascule pour collecter puis décharger sur les berges, dans une benne ou sur une barge flottante. Ses dents sont boulonnées sur la structure porteuse en acier et peuvent être démontées ou remplacées facilement. Son basculement complet permet de le transporter directement sur le bras hydraulique du RAPTOR.
Poids : 45 kg

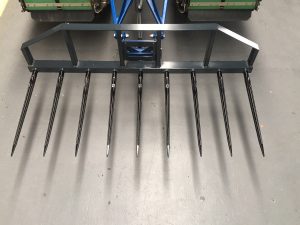

Râteau panier charges lourdes RP 180
Le RP 180 est destiné aux charges lourdes, comme les embâcles et les troncs. Ses neuf dents résistantes permettent de soulever ou de pousser ces charges.
Fixé au bras hydraulique avec un débattement de 80 cm, il bascule pour collecter puis décharger sur les berges, dans une benne ou sur une barge flottante. Ses dents sont boulonnées sur la structure porteuse en acier et peuvent être démontées ou remplacées facilement. Son basculement complet permet de le transporter directement sur le bras hydraulique du RAPTOR.
Poids : 60 kg
Râteau panier RP 220
Panier de collecte des flottants de 2 m de large, équipé de plaques en aluminium pour retenir les flottants ou les algues très fines.
Fixé au bras hydraulique avec un débattement de 80 cm, il bascule pour collecter puis décharger sur les berges, dans une benne ou sur une barge flottante. Ses dents ou barres sont boulonnées sur la structure porteuse en acier et peuvent être démontées ou remplacées facilement. Son basculement complet permet de le transporter directement sur le bras hydraulique du RAPTOR.
Poids : 50 kgDRAGAGE · RP POMPE

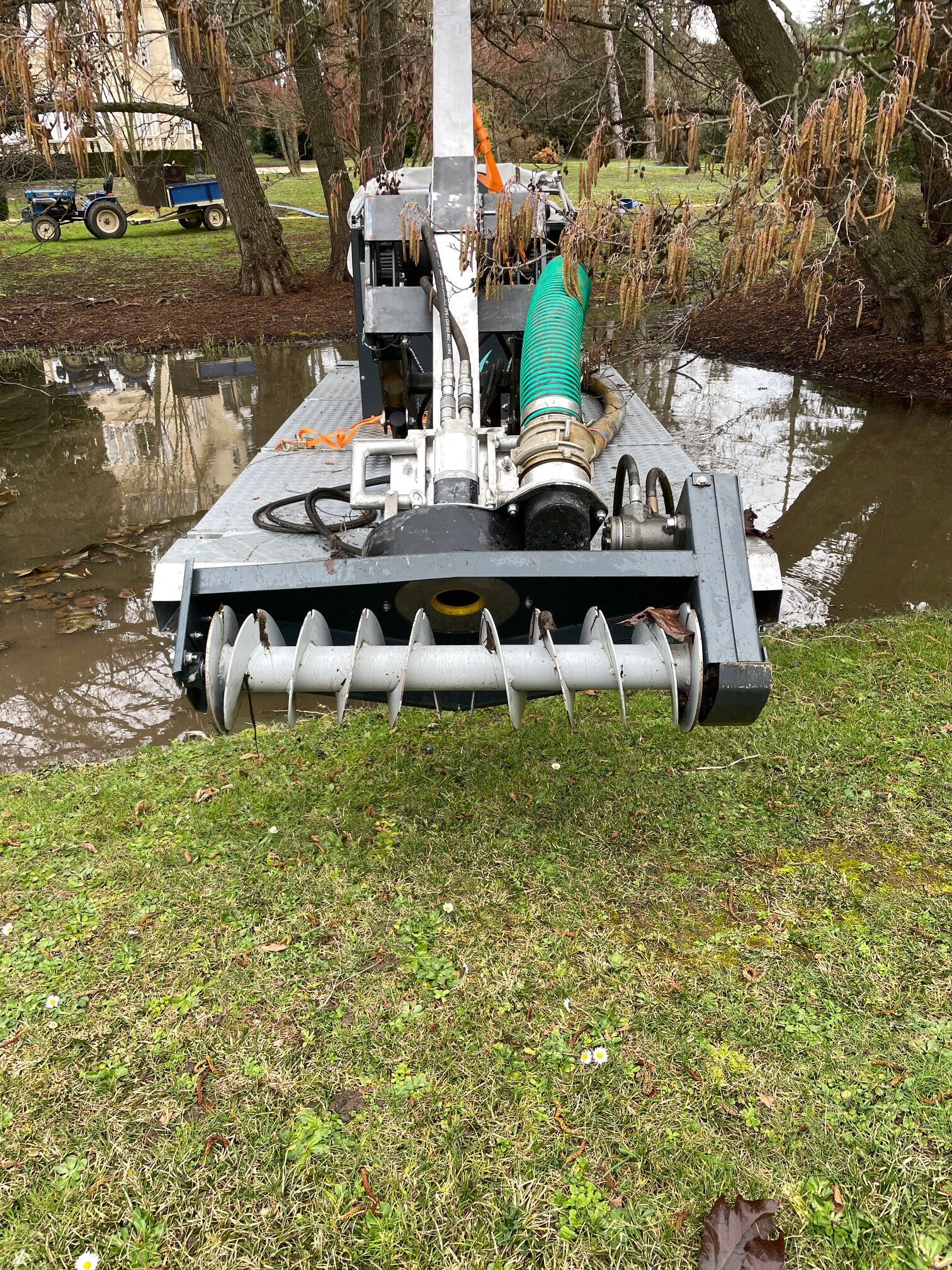

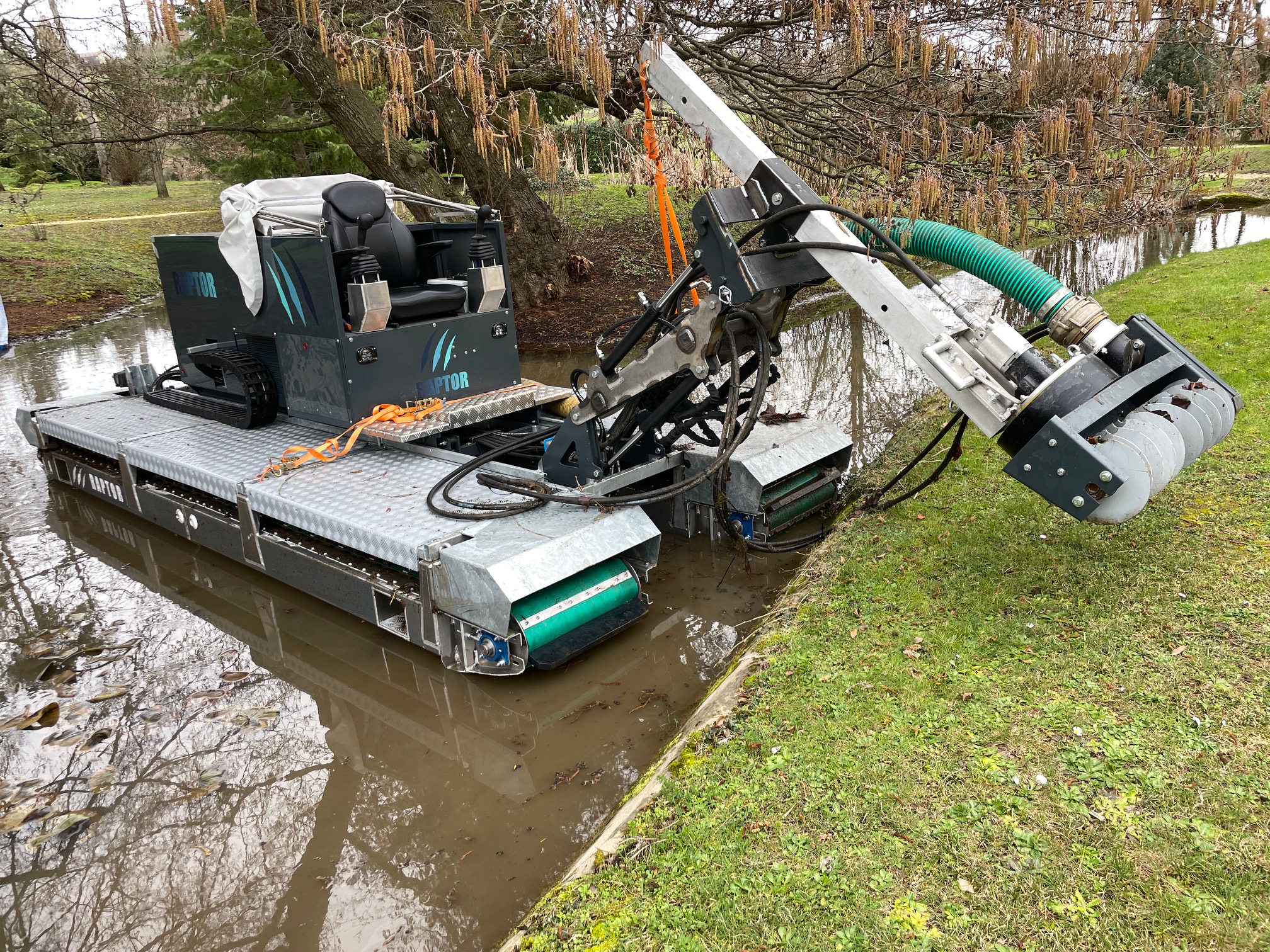

Pompe à boues
Pompage des boues et des vases avec une pompe hydraulique équipée d’une vis sans fin.
Découvrir l’outil →
La pompe est livrée en kit complet, prêt à être installé. Elle est commandée depuis les joysticks du RAPTOR.
- Profondeur maximale : 1,80 m
- Aspiration d’éléments solides jusqu’à 7 cm de diamètre
- Débit indicatif : 150 m³/h d’eau claire en sortie de pompe ; moyenne de 75 m³ de boue à 50 m.
- Le débit réel de pompage dépend notamment de la concentration des boues, de la hauteur de refoulement, de la longueur et du diamètre des tuyaux ainsi que des conditions du chantier.
- Poids de la pompe : 70 kg
- Refoulement : 6 m de tuyau semi-rigide en spirale et 100 m de tuyau souple de type pompier, de 100 mm de diamètre
Le pack pompage comprend la pompe RAPTOR et son support, les raccords, les tuyaux de refoulement semi-rigide et souple ainsi que les accessoires de montage.
COUPE

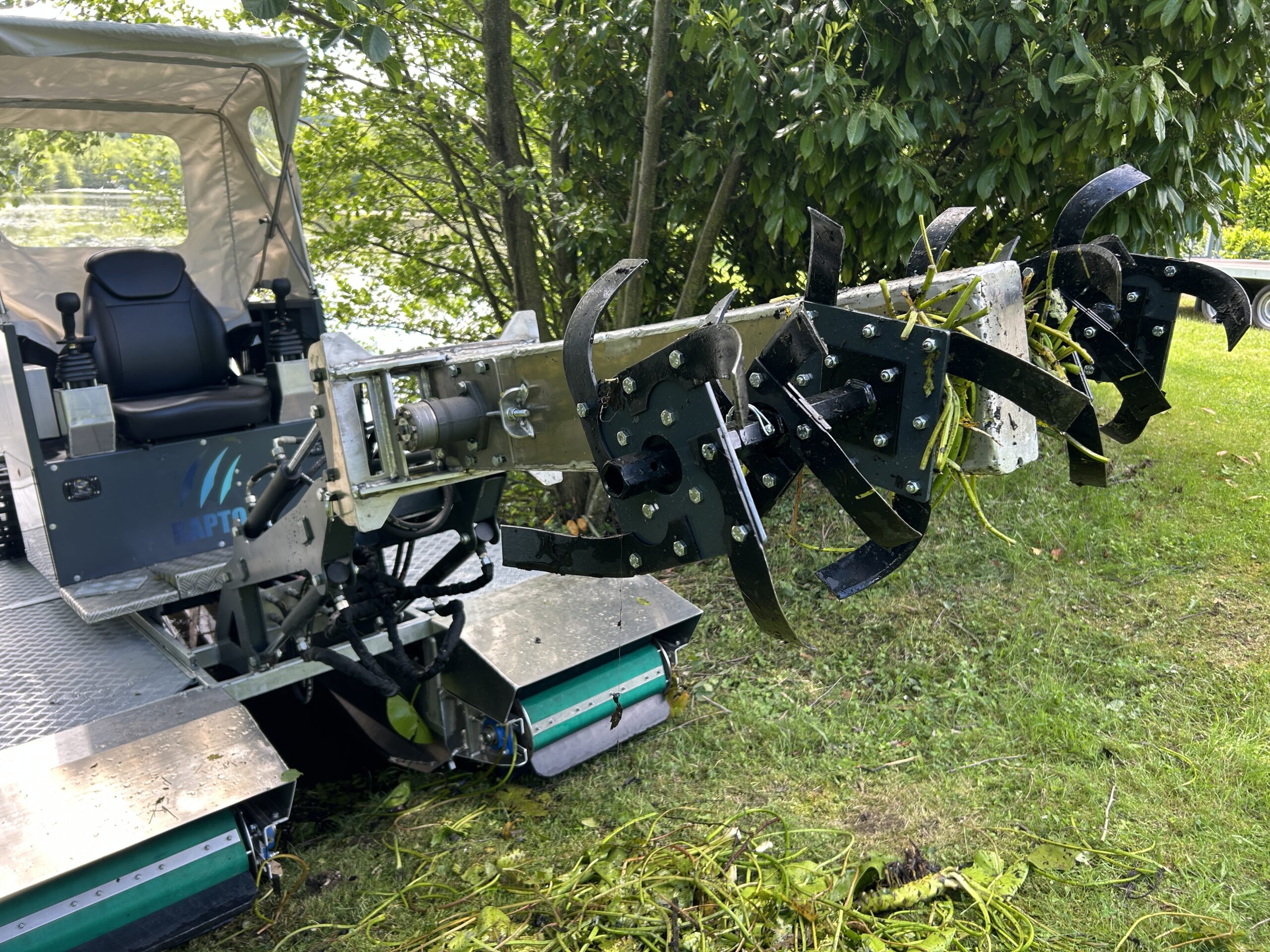

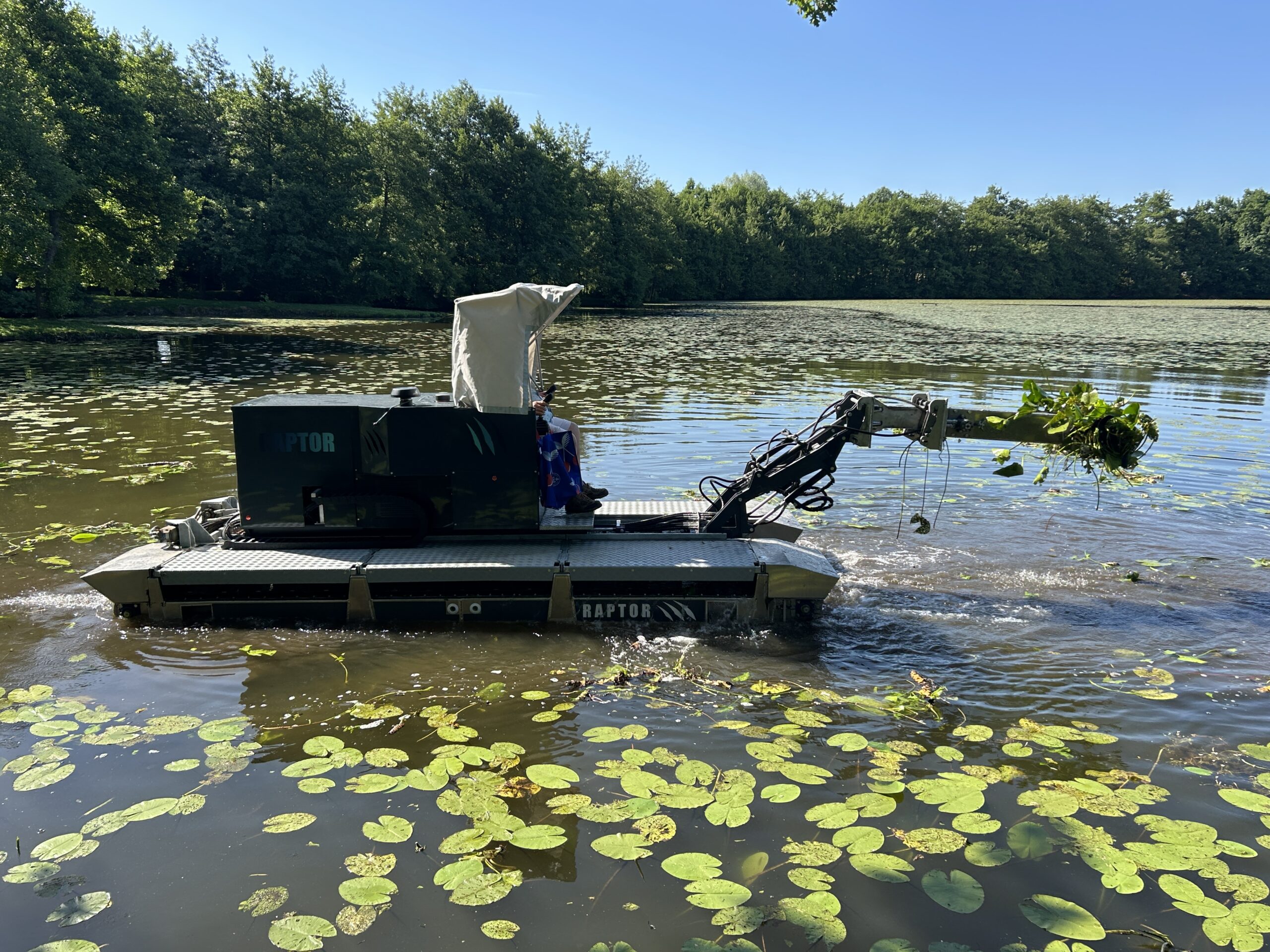

Fraise à nénuphars
Fraise hydraulique pour découper les strates de rhizomes de nénuphars.
Découvrir l’outil →
- Largeur : 80 cm
- Profondeur maximale : 1,60 m
- Avec rallonge en option : 1,90 m
- Poids : 60 kg

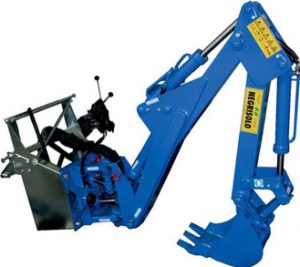

EXCAVATION
Outils d’excavation
La pelle mécanique se connecte à l’avant du RAPTOR pour les travaux d’excavation.
Découvrir la pelle →
Le bras de la pelle est commandé depuis un panneau situé à l’avant du siège du pilote. Les godets se fixent par une accroche rapide de type mini-pelle.
- Périmètre d’excavation : 6 m
- Profondeur d’excavation : 2,20 m
- Poids du bras : 250 kg
- Poids total en charge : 325 kg
Des jambes de support hydrauliques sont proposées en option. Connectées au RAPTOR, elles permettent de le stabiliser sur l’eau.
Pelle MB 1700 et accessoires
- Godet MB-B 30L : 30 litres
- Godet MB-B 50L : 50 litres, largeur 60 cm

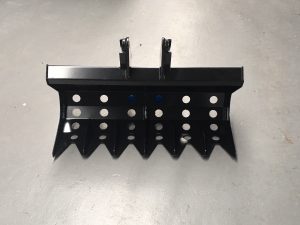

- Godet de curage MB-M 60 : largeur 90 cm
- Benne preneuse MB-BENNE : non incluse dans l’offre
ÉQUIPEMENTS
Votre configuration
Un engin configuré selon vos missions et vos conditions d’intervention.

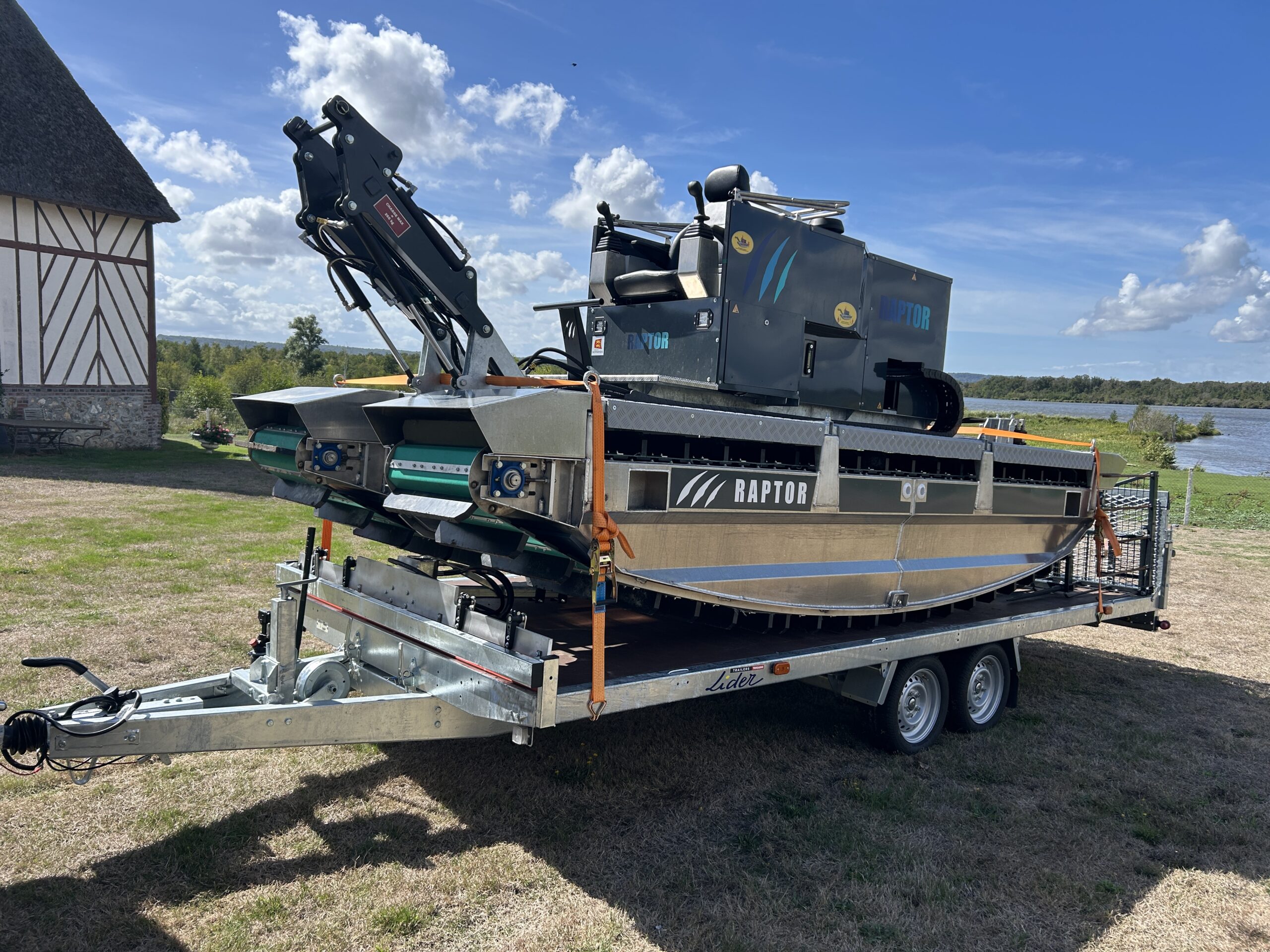

Nous consulter →TRANSPORT ET REMORQUE.

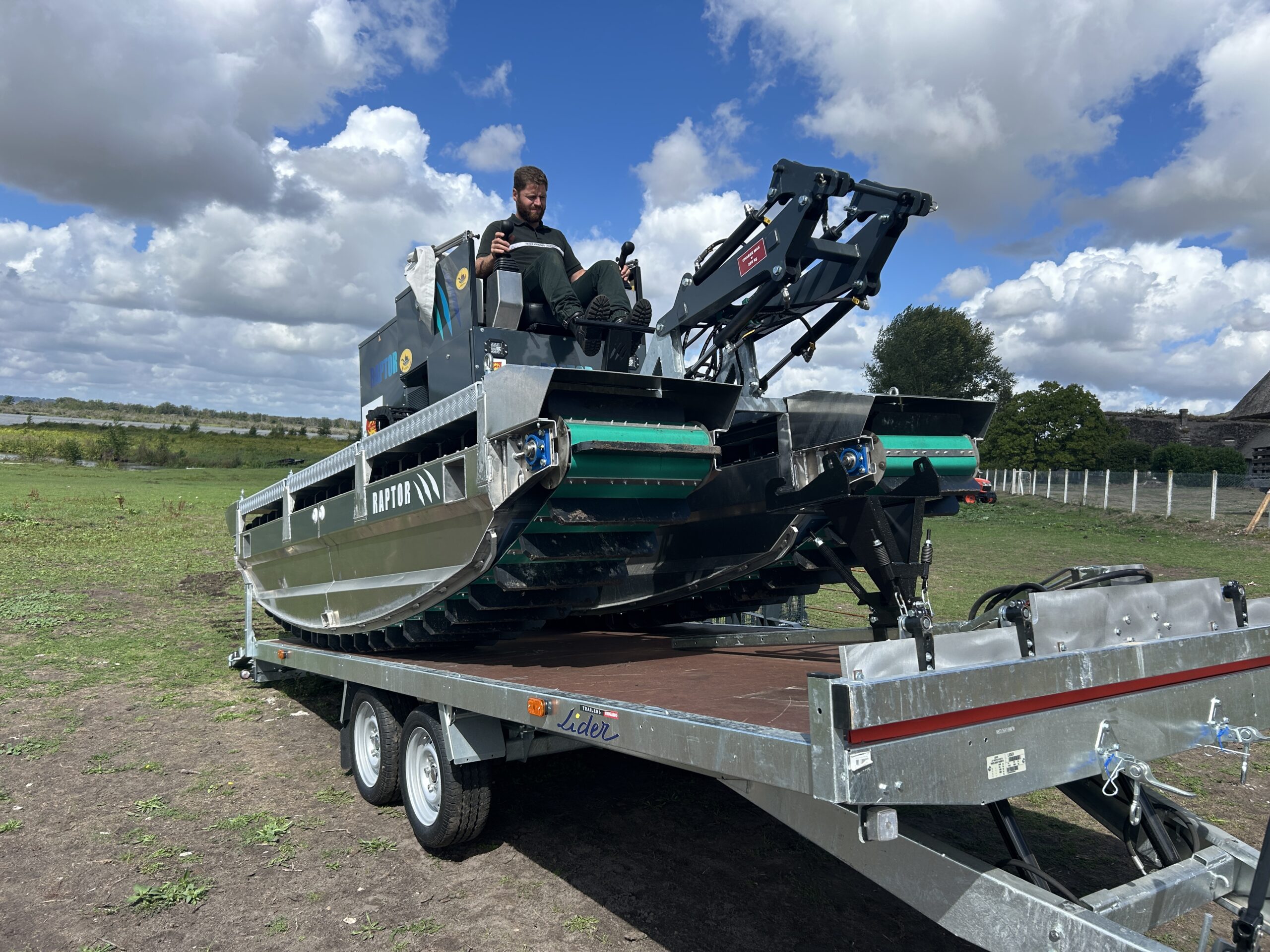

Le RAPTOR rejoint les sites d’intervention sur une remorque adaptée à ses dimensions et à son poids. Deux étapes clés : positionner la machine, puis vérifier son arrimage avant le départ.
Le RAPTOR est positionné sur la remorque avant la préparation du trajet.
La machine est arrimée et son maintien est vérifié avant chaque déplacement.
Les 8 anneaux de levage permettent de déposer le RAPTOR dans des zones inaccessibles avec ses chenilles.
DES MATÉRIAUX CHOISIS POUR DURER.
Le RAPTOR associe des matériaux résistants et durables à des composants remplaçables, dans une démarche visant à prolonger sa durée de vie et à limiter son impact environnemental. Sa conception privilégie notamment l’utilisation de matériaux recyclés et recyclables, tout en facilitant l’entretien et le remplacement des éléments soumis à l’usure.
Les protections en PEHD recyclé, les flotteurs en aluminium marin et le châssis en acier galvanisé sont conçus pour résister aux contraintes de l’eau et aux conditions exigeantes des chantiers. Cette approche permet de réduire les déchets, de valoriser les matériaux et de favoriser une utilisation plus durable du RAPTOR.
Protège les caissons contre les chocs et l’abrasion de la chenille.
Flotteurs résistants à la corrosion et valorisables en fin de vie.
Châssis protégé pour une longue durée de service.
LA MACHINE EN DÉTAIL.
Dimensions, motorisation, structure et équipements.
FICHE TECHNIQUE DU PORTE-OUTILS AMPHIBIE RAPTOR RP56
Moteur et propulsion
- Moteur
- HATZ 3H50 TICD Stage V, diesel à refroidissement liquide, 3 cylindres, 43 kW (56 ch) à 2 800 tr/min ; cylindrée 1,463 l ; filtre à particules.
- Propulsion
- Chenilles équipées de pales en PEHD ; 2 moteurs hydrauliques OMS de 160 cm³ avec valves d’équilibrage.
- Vitesse de déplacement
- 0 à 100 m/min.
- Consommation indicative
- 4,5 l/h ; réservoir de gazole : 42 l ; autonomie d’environ 10 à 12 heures.
Structure et flottabilité
- Châssis
- Acier galvanisé à chaud ; hauteur du châssis : 1 050 mm.
- Caissons
- Caissons en aluminium marin séparés en deux compartiments étanches, avec pompes d’assèchement à clapets anti-retour.
- Protection
- Plaques en PEHD sur les parties supérieure et inférieure exposées au frottement des chenilles.
Dimensions et poids
- Longueur
- 4,81 m
- Largeur
- 2,06 m
- Hauteur
- 1,93 m
- Poids
- 1 620 kg
Hydraulique et électricité
- Système hydraulique
- Pompe Danfoss à pistons et détection de charge ; 6 prises push-pull (4 à l’avant, 2 à l’arrière) ; refroidisseur d’huile.
- Pression hydraulique
- 175 bar.
- Réservoir hydraulique
- 70 l ; huile biodégradable Biohydran de Total ; filtre retour et filtre à air dessiccant.
- Système électrique
- 12 V ; générateur 45 A ; batterie 65 Ah.
Travail et conduite
- Bras frontal
- Quatre vérins, attelage semi-automatique type mini-pelle et capacité de levage de 250 kg.
- Poste de conduite
- Siège réglable avec accoudoirs ; cabine à structure inox avec toile de qualité voile ; translation hydraulique de la cabine.
- Commandes et sécurité
- Commande hydrostatique par deux joysticks réglables ; coupe-circuit général et capteur de présence arrêtant les outils quand le conducteur quitte le siège.
- Tableau de bord
- Boîtier étanche Hatz avec démarrage à clé, alertes température et hydraulique, compteur d’heures, jauge carburant, réglage moteur, prises USB et allume-cigare ; diagnostic à distance en option.
- Équipements
- Deux phares de travail LED, feu arrière, avertisseur sonore (klaxon), caisse à outils et extincteur.
LE RAPTOR
AU-DELÀ DES FRONTIÈRES.
Le RAPTOR est distribué en France par la société Valemar. Notre réseau de partenaires accompagne les professionnels au plus près de leurs chantiers.
Colombie · France · Serbie, Monténégro, Macédoine du Nord et Bosnie-Herzégovine
VOIR LES DISTRIBUTEURS
H2O CONTROL
Votre contact pour le RAPTOR en Colombie.
UNIWAB
Représentation, vente et service en Serbie, au Monténégro, en Macédoine du Nord et en Bosnie-Herzégovine.
NOUS CONTACTER
Parlez-nous de vos besoins. Nous reviendrons vers vous dès que possible.
